Introduction
Souvenez-vous il y a quelques années, milieu des années 90, votre tout nouveau disque de 540MB dans votre ordinateur, flambant neuf, de quoi amplement sauver toutes vos données sans hésiter! Evidemment, on en est bien loin aujourd'hui, en 10 ans, les capacités ont bien évolué et il est difficile d'encore trouver des disques inférieurs à 40GB. Qui aurait encore assez alors d'un disque de 540MB?
Ce n'est pas parce qu'il était obsolète néanmoins que je me suis permis de le démonter, ce disque avait réellement rendu l'âme. Après de nombreuses années de services, ayant servi de disque principal même pour un BBS dans les années 90, il est décédé de sa belle mort.
Et on démonte!

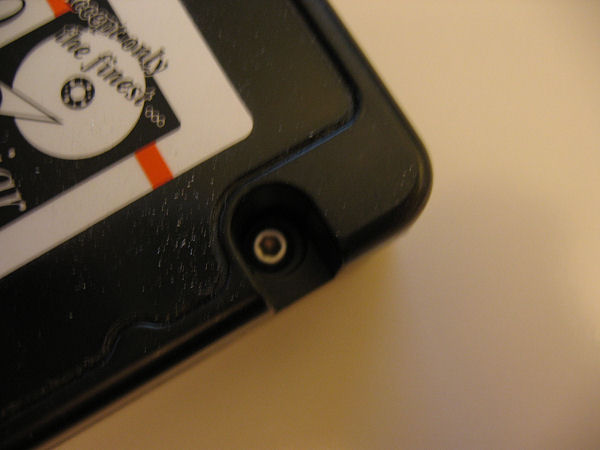

Les disques ont bien évolué, mais le principe reste toujours le même, des têtes, des plateaux, et un peu d'électronique. Voyons donc voir ce que nous cache cet ancêtre. Premièrement, les fixations, on n'est pas ici sur des visses standard, mais avec un peu de volonté (si si), cela s'ouvrira.

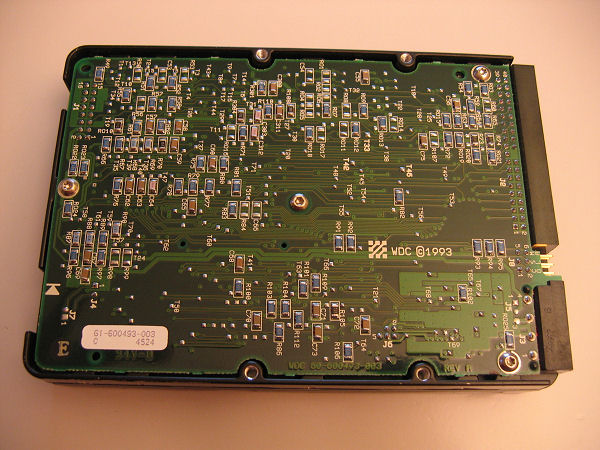

Vu de l'arrière, il y a un peu plus d'electronique sur ce bon vieux disque que sur les nouveaux modèles. On y voit d'ailleurs encore clairement la date de fabrication, 1993! Erhm!

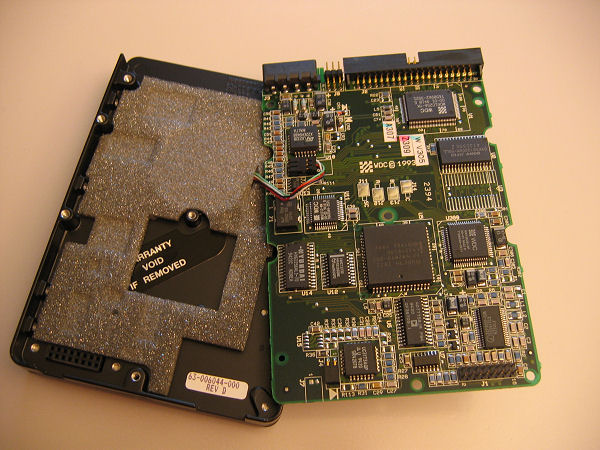

Tournicoti, tournicota, on va commencer par enlever le circuit:

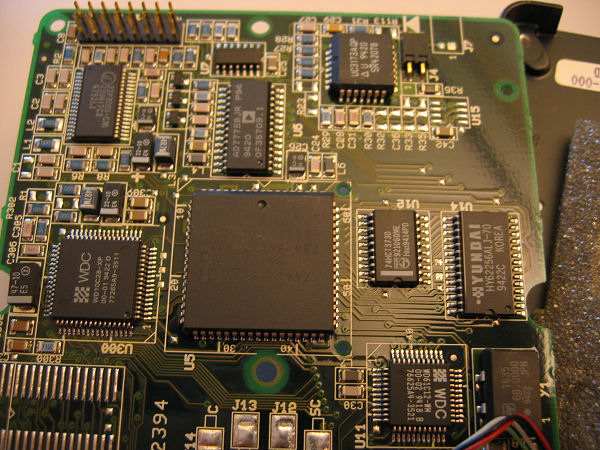

Voyons voir cela de plus près:
Warranty Void?
Alors, voyons maintenant voir la deuxième partie du disque, les plateaux, les têtes et le moteur. Voici le moteur:
Vais-je devoir perdre ma garantie pour aller plus loin? Oui? Même pas peur! Allons-y!
Et hop, on étale le tout, cela commence à prendre forme:
Et les plateaux?

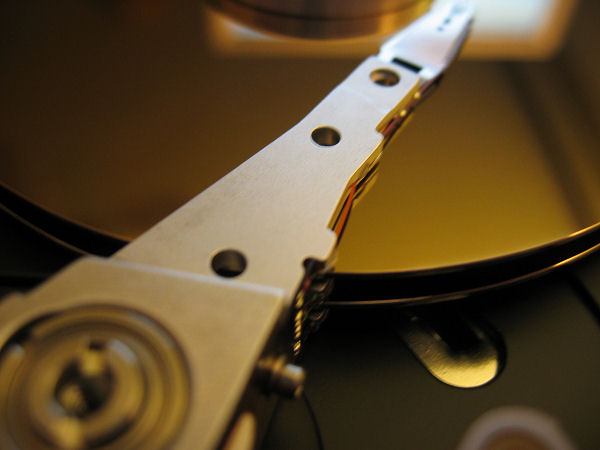

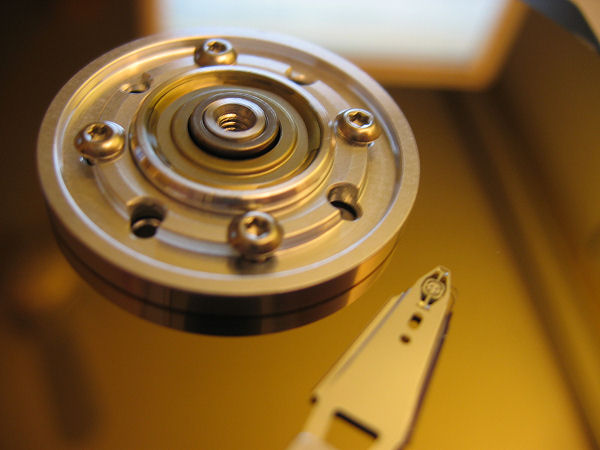

Voyons voir d'un peu plus près ce qu'il en est... Ici les plateaux et le bras de la tête de lecture:
Voici la tête de lecture, trop petit que pour pouvoir être nette, mais on arrive à percevoir quelque chose:
Le dispositif de lecture de profil, c'est joli, la technique!
Tête de lecture + Conclusion

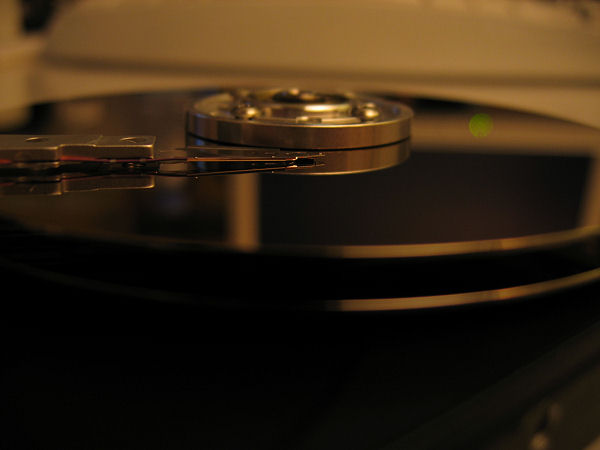

On continue le petit tour, il n'y a pas de raison, il y a encore des choses à démonter... Mais tout d'abord, une petite vue de profil pour se reposer un peu les mains:

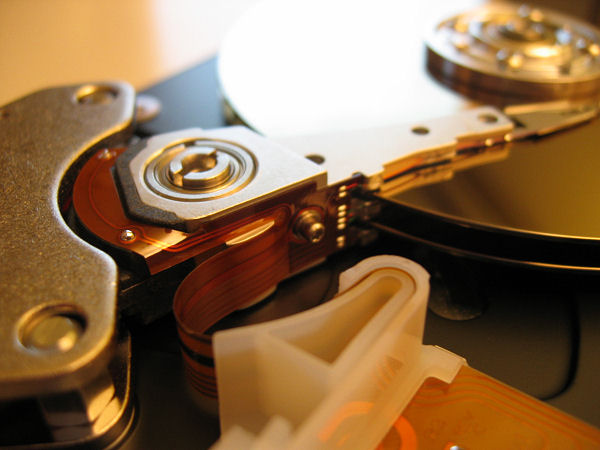

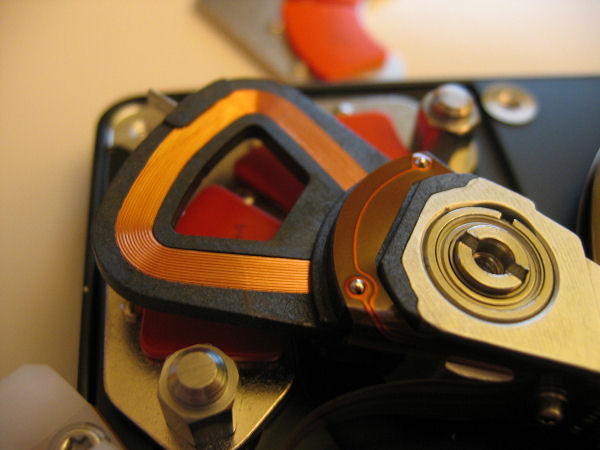

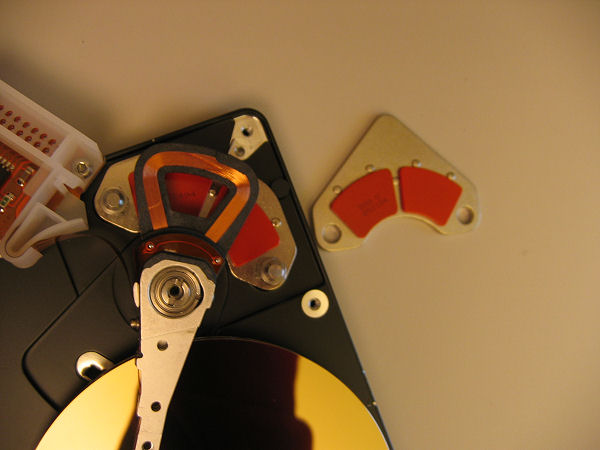

Alors, voyons voir au niveau de la tête de lecture, de jolis aimants pour faire bouger la tête. Des aimants très très très puissants en tout cas:
Et un gros plan pour terminer:
Voila, on a fait le tour du disque, il est démonté et ne refonctionnera plus jamais, c'est sûr... J'essaierai de vous démonter un autre disque plus récent dans un autre article, on verra alors un peu mieux les différences entre les générations.
